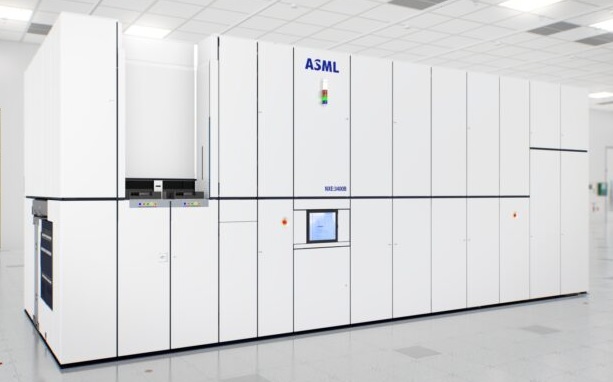

2024 - No mundo da tecnologia, poucas máquinas possuem a importância e o valor da TWINSCAN NXE, uma linha de litografia extrema ultravioleta (EUV) fabricada pela ASML. Estas máquinas são essenciais para a produção de chips avançados que alimentam a eletrônica moderna, desde smartphones a servidores de data center. Vamos explorar em detalhes as características e o funcionamento desta máquina impressionante. Características da TWINSCAN NXE -Tecnologia de Litografia EUV: A TWINSCAN NXE utiliza luz ultravioleta extrema com um comprimento de onda de 13,5 nanômetros, permitindo a produção de transistores menores e mais eficientes. Essa tecnologia é essencial para a fabricação de chips com processos de 5nm e menores. Precisão e Resolução: A alta precisão na focalização e alinhamento do feixe de luz EUV é alcançada através ...
de espelhos multicamadas extremamente lisos e um sistema de óptica avançada, que garante resoluções sub-nanométricas necessárias para os circuitos mais densos.
Capacidade de Produção:
As máquinas TWINSCAN NXE são capazes de produzir centenas de wafers por hora, com um rendimento que atende às demandas das maiores foundries de semicondutores do mundo.
Complexidade e Manutenção:
A construção e manutenção da TWINSCAN NXE são extremamente complexas, envolvendo sistemas de vácuo, fontes de luz geradas por plasma, e controle térmico avançado para manter a estabilidade e precisão da litografia.
Custo e Valor:
Cada unidade da TWINSCAN NXE custa entre 120 a 150 milhões de dólares, refletindo a complexidade e o valor estratégico que estas máquinas possuem na cadeia de produção de semicondutores.
Funcionamento da TWINSCAN NXE
Geração da Luz EUV:
A luz EUV é gerada através da criação de um plasma de estanho. Gotículas de estanho são vaporizadas por pulsos de laser de alta energia, produzindo luz com o comprimento de onda desejado.
Sistema Óptico:
A luz EUV gerada é direcionada para um sistema de espelhos multicamadas, que refletem e focam a luz sobre o wafer. Este sistema é incrivelmente preciso, já que qualquer imperfeição poderia comprometer a resolução da litografia.
Máscara e Exposição:
Um padrão previamente projetado é transferido para uma máscara, que atua como um estêncil. A luz EUV passa pela máscara, projetando o padrão reduzido sobre o wafer revestido com fotoresiste.

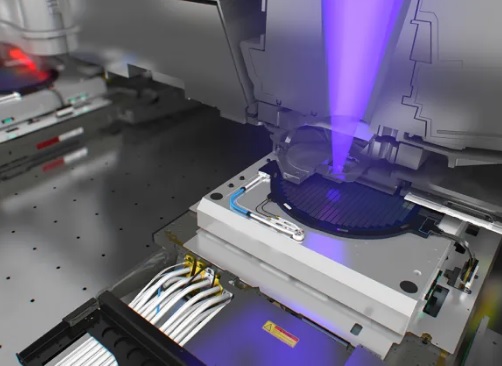

Alinhamento e Escaneamento:
O wafer é movido em coordenação com o feixe de luz, em um processo conhecido como escaneamento. O alinhamento preciso é crucial para garantir que os padrões sejam corretamente impressos, especialmente em múltiplas camadas.
Processamento Pós-Exposição:

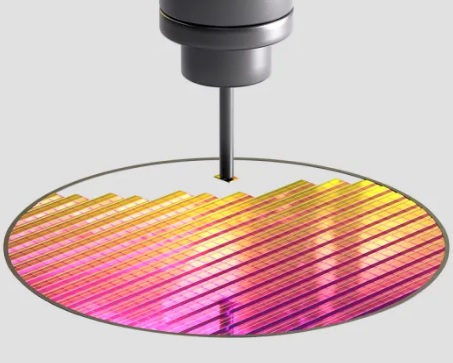

Após a exposição, o wafer passa por uma série de processos químicos que revelam o padrão projetado. Estes processos incluem desenvolvimento, dopagem, deposição e outros, resultando na formação de circuitos eletrônicos completos.
Importância Estratégica
A TWINSCAN NXE não é apenas uma máquina, mas um pilar fundamental da indústria de semicondutores. A capacidade de produzir chips com transistores cada vez menores é crucial para o avanço da tecnologia, permitindo dispositivos mais poderosos e eficientes. Além disso, a dependência de poucos fabricantes capazes de produzir essas máquinas coloca a ASML em uma posição única e estratégica no mercado global. A TWINSCAN NXE representa o ápice da engenharia e da inovação tecnológica. Seu papel na fabricação de semicondutores a torna uma peça central no avanço da tecnologia global. A combinação de precisão, complexidade e valor faz dela a máquina mais valiosa do mundo, essencial para o desenvolvimento contínuo da eletrônica que define a era digital em que vivemos.
