Sistema de Posicionamento Global - GPS

gps_topoO Sistema de Posicionamento Global, popularmente conhecido por GPS (do acrónimo/acrônimo do original inglês Global Positioning System ou do português "Geo-Posicionamento por Satélite"), conforme o nome diz, inclui um conjunto de satélites é um sistema de informação eletrônico que fornece via rádio a um aparelho receptor móvel a posição do mesmo com referencia ...

as coordenadas terrestres, esse sistema que por vezes é impropriamente designado de sistema de navegação não substitui integralmente ao sistema de navegação astronômica, mas apenas informa as coordenadas do receptor e não o rumo indispensável a navegação estimada faltando solicitar o recurso de um simulador integrado ao receptor.

Existem atualmente dois sistemas efetivos de posicionamento por satélite; o GPS americano e o Glonass russo; também existem mais dois sistemas em implantação; o Galileo europeu e o Compass chinês e isso se faz necessário universalmente, porque o sistema americano é controlado pelo Departamento de Defesa dos Estados Unidos da América, DoD, para uso exclusivo militar e, embora atualmente, encontre-se aberto para uso e civil gratuito, poucas garantias temos que em tempo de guerra continue emitindo sinais o que resultara num serio risco a navegação.


O DoD fornece dois tipos de serviços GPS: Standard e Precision.


O sistema está dividido em três partes: espacial, de controlo e utilizador. O segmento espacial é composto pela constelação de satélites. O segmento de controlo é formado pelas estações terrestres dispersas pelo mundo ao longo da Zona Equatorial, responsáveis pela monitorização das órbitas dos satélites, sincronização dos relógios atómicos de bordo dos satélites e actualização dos dados de almanaque que os satélites transmitem. O segmento do utilizador consiste num receptor que capta os sinais emitidos pelos satélites. Um receptor GPS (GPSR) descodifica as transmissões do sinal de código e fase de múltiplos satélites e calcula a sua posição com base nas distâncias a estes. A posição é dada por latitude, longitude e altitude, coordenadas geodésicas referentes ao sistema WGS84.


Descrição técnica


O sistema foi declarado totalmente operacional apenas em 1995. Seu desenvolvimento custou 10 bilhões de dólares. Consiste numa "constelação" de 28 satélites sendo 4 sobressalentes em 6 planos orbitais. Os satélites GPS, construídos pela empresa Rockwell, foram lançados entre Fevereiro de 1978 (Bloco I), e 6 de Novembro de 2004 (o 29º). Cada um circunda a Terra duas vezes por dia a uma altitude de 20200 quilómetros (12600 milhas) e a uma velocidade de 11265 quilómetros por hora (7000 milhas por hora). Os satélites têm a bordo relógios atómicos e constantemente difundem o tempo preciso de acordo com o seu próprio relógio, junto com informação adicional como os elementos orbitais de movimento, tal como determinado por um conjunto de estações de observação terrestres.

Medição com um GPSO receptor não necessita de ter um relógio de tão grande precisão, mas sim de um suficientemente estável. O receptor capta os sinais de quatro satélites para determinar as suas próprias coordenadas, e ainda o tempo. Então, o receptor calcula a distância a cada um dos quatro satélites pelo intervalo de tempo entre o instante local e o instante em que os sinais foram enviados (esta distância é chamada pseudodistância). Descodificando as localizações dos satélites a partir dos sinais de microondas (tipo de onda electromagnética) e de uma base de dados interna, e sabendo a velocidade de propagação do sinal, o receptor, pode situar-se na intersecção de quatro calótes, uma para cada satélite.

Até meados de 2000 o departamento de defesa dos EUA impunha a chamada "disponibilidade selectiva", que consistia em um erro induzido ao sinal impossibilitando que aparelhos de uso civil operassem com precisão inferior a 90 metros.

Porém, o presidente Bill Clinton foi pressionado a assinar uma lei determinando o fim dessa interferência no sinal do sistema[carece de fontes?], desse modo entende-se que não há garantias que em tempo de guerra o serviço continue a disposição.

No cenário militar, o GPS é também usado para o direcionamento de diversos tipos de armamentos de precisão, como as bombas JDAM (Joint Direct Attack Munition) e os famosos mísseis Tomahawk. Estas bombas "inteligentes" são guiadas a seus alvos por um sistema inercial em conjunto com um GPS. Este tipo de sistema de guiamento pode ser usado em qualquer condição climática e garante um alto índice de acertos.


Aplicações


Além de sua aplicação óbvia na aviação geral e comercial e na navegação marítima, qualquer pessoa que queira saber a sua posição, encontrar o seu caminho para determinado local (ou de volta ao ponto de partida), conhecer a velocidade e direção do seu deslocamento pode-se beneficiar com o sistema. Atualmente o sistema está sendo muito difundido em automóveis com sistema de navegação de mapas, que possibilita uma visão geral da área que você está percorrendo.

A comunidade científica utiliza-o pelo seu relógio altamente preciso. Durante experiências científicas de recolha de dados, pode-se regist(r)ar com precisão de micro-segundos (0,000001 segundo) quando a amostra foi obtida. Naturalmente a localização do ponto onde a amostra foi recolhida também pode ser importante. Agrimensores diminuem custos e obtêm levantamentos precisos mais rapidamente com o GPS. Unidades específicas têm custo aproximado de 3.000 dólares e precisão de 1 metro, mas existem receptores mais caros com precisão de 1 centímetro. A recolha de dados por estes receptores é mais lenta.


Exemplo de um receptor GPS com mapas, instalado em um carro.Guardas florestais, trabalhos de prospecção e exploração de recursos naturais, geólogos, arqueólogos, bombeiros, são enormemente beneficiados pela tecnologia do sistema. O GPS tem-se tornado cada vez mais popular entre ciclistas, balonistas, pescadores, ecoturistas, geocachers, vôo livre ou por aventureiros que queiram apenas orientação durante as suas viagens. Com a popularização do GPS, um novo conceito surgiu na agricultura: a agricultura de precisão. Uma máquina agrícola dotada de receptor GPS armazena dados relativos à produtividade em um dispositivo de memória que, tratados por programa específico, produz um mapa de produtividade da lavoura. As informações permitem também o(p)timizar a aplicação de corre(c)tivos e fertilizantes.


Tipos de receptores


Existem diferentes receptores GPS, desde diversas marcas que comercializam soluções "tudo-em-um", até os externos que são ligados por cabo ou ainda por bluetooth. Geralmente categorizados em termos de demandas de uso em Geodésicos, Topográficos e de Navegação. A diferenciação entre essas categorias, que a princípio pode parecer meramente de preço de aquisição é principalmente devido à precisão alcançada, ou seja a razão da igualdade entre o dado real do posicionamento, e o oferecido pelo equipamento. Sendo os mais acurados, com valores na casa dos milímetros, os receptores Geodésicos são capazes de captar as duas frequências emitidas pelos satélites (L1 e L2), possibilitando assim a eliminação dos efeitos da refracção ionosférica. Os topográficos, que tem características de trabalho semelhantes à categoria anterior, porém somente captam a portadora L1, também possuem elevada precisão, geralmente na casa dos centímetros. Ambas as categorias tem aplicações técnicas, e características próprias como o pós-processamento, o que significa que geralmente não informam o posicionamento instantaneamente (excepto os modelos RTK).

No caso da categoria de maior uso, a de navegação, embora possua menor precisão de posicionamento, tem inúmeras vantagens como o baixo preço de aquisição e inúmeras aplicações, onde vê-se uma infinidade de modelos, tanto aqueles que integram diversos equipamentos como computadores de mão, celulares, relógios, etc., como aqueles dedicados exclusivamente ao posicionamento GPS, onde também encontramos aplicações para uso do dado de posicionamento em outros equipamentos como notebooks, rastreadores de veículos, etc.

Actualmente com a convergência de dispositivos, existem muita variedade de Pocket PCs com GPS interno. Estes têm a vantagem de se poder escolher o software que se pretende utilizar com eles.


O que ter em conta ao escolher um receptor?



Número de canais que o receptor utiliza.

Mapas disponíveis (caso se aplique).

Luminosidade do(a) ecrã/tela (caso se aplique).

Autonomia.

Robustez.

Tempo de duração das baterias(caso se aplique).

Porque o que conta acima de tudo é a recepção de sinal, conta muito o número de canais que o GPS usa para adquirir o sinal. Actualmente existem receptores com chip SIRF III que usam 20 canais.


Futuro- GPS modernização


Dia 24 de março 2009 foi lançado o primeiro satélite GPS equipado com uma amostra de hardware funcionando em frequência L5
Entre outras novidades, este satélite será o primeiro a emitir o sinal GPS numa frequência de 1176.45 MHz (±12 MHz).

Melhora a estrutura do sinal para melhor desempenho.
Transmissão superior ao do L1 e L2 sinal.
A data limite para que a força aérea americana coloque um satélite GPS de forma operacional em na frequência L5 é 26 de agosto de 2009. Caso esta data seja ultrapassado, o governo dos Estados Unidos perderão o direito de empregar tal frequência em seus projetos militares/civis.

L1C é um sinal de uso civil, para ser transmitido na mesma frequência L1 (1575,42 MHz), que atualmente contém a C/ Um sinal GPS utilizados por todos os atuais usuários. O L1C estará disponível com o primeiro bloco III lançamento previsto para 2013.


Curiosidades


Cada satélite GPS transmite dois sinais de rádio, sendo um para uso civil, divididos em código C/A, que é utilizado nos GPS de navegação e para posicionamento global, de frotas, etc.(menos preciso), e fase da portadora, no qual subdivide-se em L1 e L2, no qual é possível alcançar e obter valores de coordenadas mais precisos de todos, porém, é através de pós-processamento (pode-se chegar a precisões e acurácias centimétricas, é utilizado em trabalhos de cartografia e levantamentos topográficos e geodésicos). E outro mais preciso que o C/A para a obtenção de coordenadas instantâneas, chamado de código P, sendo esse último com um código secreto usado somente pelos militares americanos, no qual a precisão é centimétrica.

Actualmente há dois países onde o aparelhos receptores de GPS são proibidos, a Coreia do Norte e a Síria. O Egipto suspendeu a proibição em Abril de 2009.


Como funciona o GPS


04/01/2010 - Diego Galeano e Maísa caldas - O GPS consiste numa rede de 24 satélites situados a uma órbita próxima dos 20.200 quilômetros de distancia da Terra. O receptor GPS que usamos atualmente nos nossos automóveis põe-se em contato com quatro desses satélites. Três deles, através de um simples cálculo geométrico de triangulação com o sinal recebido, calculam a nossa posição. Essa triangulação funciona da seguinte forma: se você sabe que se encontra a 100 km de uma determinada cidade isso não dá a sua posição exata, pois você pode estar em qualquer ponto em um raio de 100 km desta cidade (satélite 1), então é preciso de mais uma referência que é demarcada pela circunferência do satélite 2, porém, ao cruzar esses dois círculos, você pode estar em um dos dois pontos que cruzam esses círculos, então entra a triangulação de uma  terceira referencia (satélite 3) e o ponto onde cruzam essas 3 circunferências é a sua posição.

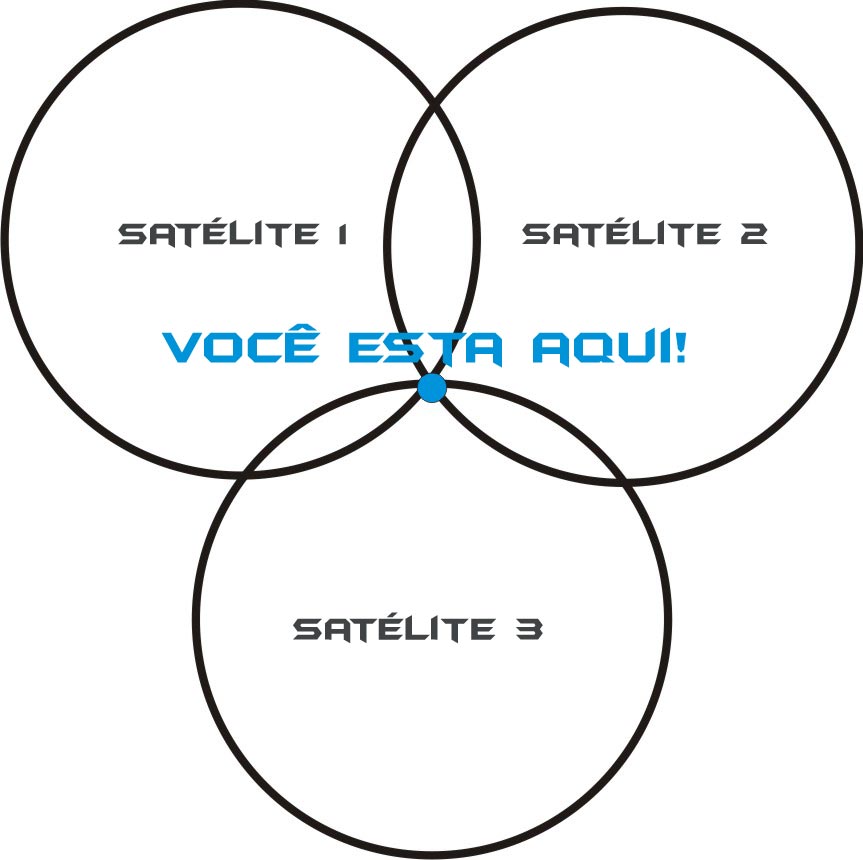

gps1





Os sinais que se enviam e recebem para esses cálculos viajam próximos da velocidade da luz. Ainda assim têm uma mínima demora que também têm de ser calculada para que o resultado seja exato. Esse é o trabalho do quarto satélite: ajustar com exatidão o relógio do nosso GPS. Para tal os satélites dispõem de um relógio atômico extremamente preciso, tão preciso que apenas se atrasa um milésimo de segundo a cada 100000 anos.

Aparentemente já está tudo resolvido. Com a triangulação dos três sinais e a sincronização do relógio atômico do satélite e o nosso GPS o sistema deveria encontrar a nossa posição exata. Mas não é tão simples assim. É aqui que entra a teoria da relatividade de Einstein. Sem ela o GPS seria inviável.

A teoria da relatividade afirma que o tempo passa mais lentamente quanto maior é a velocidade a que nos deslocamos. Esse fenômeno não é apreciável na Terra com os meios de transporte atuais, mas sim o seria a velocidades próximas das da luz.

Um exemplo afirma que se um astronauta viajar ao centro da nossa galáxia a velocidades fantásticas e regressar à terra da mesma forma, para o astronauta, teriam passado apenas 60 anos, enquanto que para os habitantes da terra já teriam passado 4 milhões de anos. Uma segunda conclusão da teoria da relatividade afirma que quanto menor for à atração do campo gravitacional, o tempo passa mais depressa.

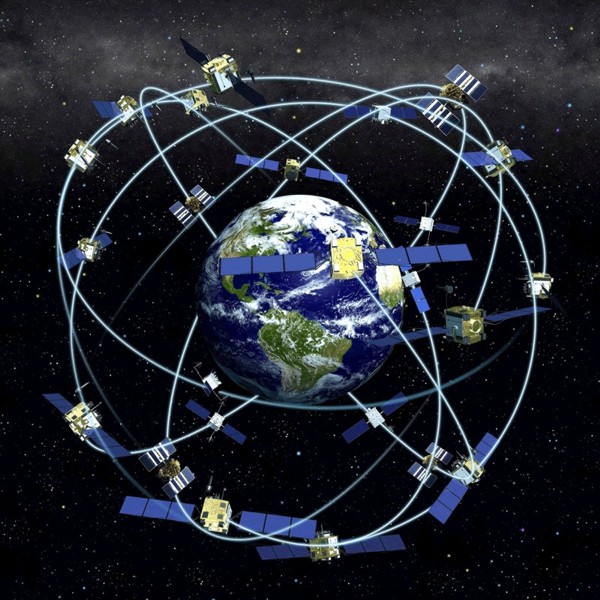

gps2





Agora que conhecemos estas duas leis, há que ter em conta que os satélites GPS orbitam a 14.000 quilômetros por hora. Isto significa que para eles (de igual forma como ao astronauta) o tempo passa mais devagar. Lembrando também, que os GPS estão a 20.200 quilômetros da Terra, portanto a atração gravitacional é menor e de acordo com a segunda conclusão, o tempo passa mais rápido.

Calculando as diferenças de ambos os fenômenos obtêm que o tempo para os satélites passa 39 milionésimos de segundo por dia (sendo 7µs devido à dilatação do tempo e 45µs devido à dilatação gravitacional) mais devagar do que para nós que estamos na Terra. Ou seja, os satélites ao fim de cada dia são 39 milionésimos de segundo mais jovens que nós.

Não parece ser uma diferença muito grande, mas temos de ter em conta que se usa para os cálculos a velocidade dos sinais dos satélites, qualquer milionésimo de segundo que deixemos para trás multiplicado por esse valor se transforma num erro enorme que poderia chegar até aos 11 quilômetros a mais por cada dia ao calcular a nossa posição.

Os instrumentos dos satélites ajustam automaticamente os seus cálculos com estes fenômenos da teoria da Relatividade, o que lhes permite uma exatidão de quinze metros, o que os impede de uma maior exatidão são as interferências da atmosfera ou as condições climatológicas.


Órbitas entrosadas


Satélites trabalham em equipe para fornecer sua localização em qualquer ponto da Terra

1. Para entender o GPS é preciso relembrar as aulas de geometria. Se você for informado de que está a 556 quilômetros de uma cidade A, só esse dado não dá a sua localização precisa, pois você pode estar em qualquer ponto que demarca o círculo 1, no mapa ao lado. É necessário ter a distância em relação a mais dois pontos (cidades B e C) para definir sua posição exata, pois aí sim o trio de círculos se encontra em um só lugar

2. Com o GPS é basicamente a mesma coisa, só que num esquema tridimensional. O aparelho receptor que está com você aqui na Terra calcula a sua distância para algum satélite que integra o sistema GPS. Mas, como vimos no item anterior, só com essa informação ele entende que você pode estar em qualquer ponto que demarca a esfera tridimensional 1

3. O receptor precisa então saber sua distância em relação a pelo menos mais dois satélites. Com as três distâncias, o aparelho imagina três esferas e... bingo: elas se juntam em só dois pontos - no item 1 foi um único ponto, pois demos o exemplo de um mapa bidimensional. Como um desses dois pontos fica sempre no espaço, e não na Terra, ele é descartado. Sobra, então, a sua localização exata no planeta

4. E como o aparelho receptor sabe a distância de cada satélite? Isso funciona assim: em horários específicos, cada satélite do GPS manda um sinal codificado para o receptor na Terra, que está programado para fazer o mesmo sinal sozinho, na exata hora do satélite. De acordo com o intervalo de tempo entre a emissão do seu próprio sinal e a chegada do sinal do espaço, o receptor calcula a distância que está do satélite
